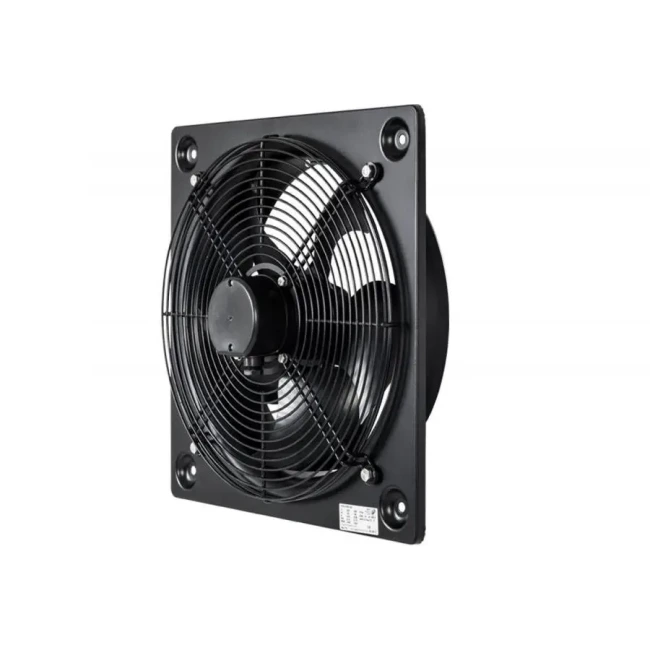

HXBR 4-355-AHXBR/4-355Devir (rpm)1400Voltaj230V 50HzMaksimum çekilen güç (W)145Maksimum akım (A) 230 V0,7Maksimum akım (A) 400 V-Ses basınç seviyesi (dB(A))59Maks. hava debisi (m3 /h)2.870Çalışma sıcaklığı aralığı (°C) Min.-40Çalışma sıcaklığı aralığı (°C) Maks.+60Ağırlık (kg)7,5Hız anahtarı REBREB-1Hız anahtarı RMB/TRMB-1,5Yüksek kaliteli galvanizli çelikten imal edilmiş ve Orak kanatlı çark, düşük ses seviyesi, kataforez astar ve polyester siyah boya kaplama (1), tek fazlı dıştan rotorlu motor (HXBR) veya üç faz ile korozyona karşı korunan plakaya monte eksenel akışlı fanlar motor (HXTR), IP44 (250 ila 355 modelleri) veya IP54 (400 ila 800 modelleri), F Sınıfı, termal koruma ve tek fazlı modellerde birleştirilmiş kapasitörlü terminal kutusu ile donatılmıştır.(1) Model 800: çark motoru boyasız.MotorlarVersiyonlara bağlı olarak 2, 4, 6, 8 veya 12 kutuplu olarak mevcuttur.Elektrik malzemeleri:

HXBR/4-355Devir (rpm)1400Voltaj230V 50HzMaksimum çekilen güç (W)145Maksimum akım (A) 230 V0,7Maksimum akım (A) 400 V-Ses basınç seviyesi (dB(A))59Maks. hava debisi (m3 /h)2.870Çalışma sıcaklığı aralığı (°C) Min.-40Çalışma sıcaklığı aralığı (°C) Maks.+60Ağırlık (kg)7,5Hız anahtarı REBREB-1Hız anahtarı RMB/TRMB-1,5Yüksek kaliteli galvanizli çelikten imal edilmiş ve Orak kanatlı çark, düşük ses seviyesi, kataforez astar ve polyester siyah boya kaplama (1), tek fazlı dıştan rotorlu motor (HXBR) veya üç faz ile korozyona karşı korunan plakaya monte eksenel akışlı fanlar motor (HXTR), IP44 (250 ila 355 modelleri) veya IP54 (400 ila 800 modelleri), F Sınıfı, termal koruma ve tek fazlı modellerde birleştirilmiş kapasitörlü terminal kutusu ile donatılmıştır.(1) Model 800: çark motoru boyasız.MotorlarVersiyonlara bağlı olarak 2, 4, 6, 8 veya 12 kutuplu olarak mevcuttur.Elektrik malzemeleri:

Devir (rpm)1400Voltaj230V 50HzMaksimum çekilen güç (W)145Maksimum akım (A) 230 V0,7Maksimum akım (A) 400 V-Ses basınç seviyesi (dB(A))59Maks. hava debisi (m3 /h)2.870Çalışma sıcaklığı aralığı (°C) Min.-40Çalışma sıcaklığı aralığı (°C) Maks.+60Ağırlık (kg)7,5Hız anahtarı REBREB-1Hız anahtarı RMB/TRMB-1,5

Devir (rpm)

Maksimum çekilen güç (W)

Maksimum akım (A) 230 V

Maksimum akım (A) 400 V

Ses basınç seviyesi (dB(A))

Maks. hava debisi (m3 /h)

Çalışma sıcaklığı aralığı (°C) Min.

Çalışma sıcaklığı aralığı (°C) Maks.

Ağırlık (kg)

Hız anahtarı REB

Hız anahtarı RMB/T

HXBR modelleri: Class F yalıtımlı IP44 korumalıdır. HXTR (250 den 355 e)modelleri: Class F yalıtımlı IP44 korumalıdır.

HXTR (400 den 800 e) modelleri:Class F yalıtımlı IP54 korumalıdır.

Modele bağlı olarak2, 4, 6, 8 veya 12 kutuplu motor seçeneklerimevcuttur. Trifaze motorlar frekans invertörüne uygundur.

Suya karşı korumalıdır(HXTR 400 – 800)

Suya karşı korumalıdır

40°C, 45°C, 50°C, 60°C, 65°C veya 70°C hava sıcaklığına kadar çalışmaya uygun modelleri mevcuttur.

Kompakt tasarımİnce tasarım gürültü üretimini düşürürken hava akış performansını da en uygun duruma getirir.

Korozyon direnciMontaj plakası, motor taşıyıcıları ve koruyucu tel kafesler kataforize primer üzerine siyah polyester boyalıdır. Bağlantı vidaları paslanmaz çeliktendir.

Elektrik bağlantı kutusuMonofaze motorlarda kondansatör elektrik bağlantı kutusunun içindedir.

Yüksek verimli “Orak kanatlı” rotorEn düşük ses seviyesinde en yüksek verimi sağlamak üzere tasarlanmıştır. ISO 1940 standartlarında dinamik olarak dengelenmiştir. Model 355 e kadar çelik, diğer modeller alüminyum levhadan preslenerek üretilmiştir.

Standart hava akış yönü: A tipi yapılandırma (Motordan rotora)
